TOPPERS基礎教育に最適な拡張ボード“TEB001”

カタログはここからダウンロードしてください。

特徴

  • ◆ STM製STM32シリーズの拡張用として使用可能
  • ◆ ITRON仕様OS“TOPPERS”教材用として活用
  • ◆ TOPPERS基礎1,2実装セミナーにて、使用中

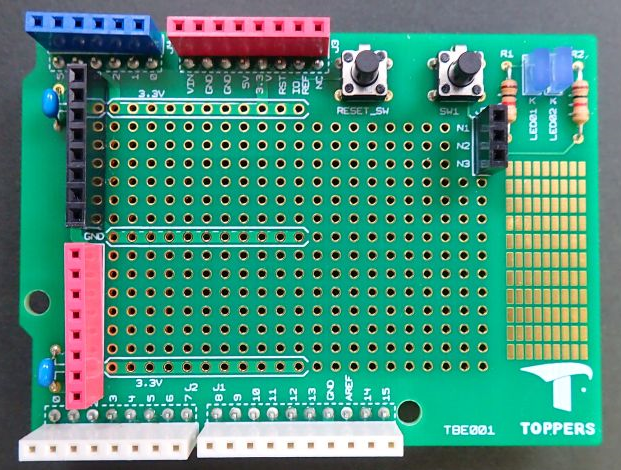

ベースボード

ベースボード+ミニブレッドボード

拡張ボード”TEB001”の構成

① ベースボード

  • スイッチ:2個
  • LED:2個
  • 各種コネクタ

② ミニブレッドボード

  • 入力電源:STM32F401より、供給

販売価格 3,000円(消費税別)

関係書類については項目をクリックしてダウンロードしてください

TEB001の回路図(PDF)

概要:TOPPERS基礎1,2の学習が可能
基礎1、2セミナー用学習シールド回路図
実行例 TOPPERS 基礎1、基礎2セミナで紹介

ESPシールド回路図(PDF)

概要:ESP-WROOM02をコマンド操作で無線LAN通信が可能
実行例 TOPPERS BASE PLATFORM(ST) V1.3.1にて実行プログラム対応予定

I2Cシールド回路図(PDF)

概要:I2CでLCD表示、温度センサ、EEPROMのアクセスと表示が可能
実行例 TOPPERS BASE PLATFORM(ST) V1.3.0に実行プログラムあり

部品調達参考資料



TEB001をESPシールドに設定

TEB001をI2Cシールドに設定

TEB001を基礎1,2用シールドに設定
